中空玻璃的应用在不断的扩大，人们对中空玻璃的质量要求也越来越高，如何把握市场的发展机遇，提供优质可可靠的中空玻璃已成为中空玻璃生产厂家研究关心的问题。本文将对中空玻璃基本的加工工艺过程进行简要分析。

　　首先介绍中空玻璃的种类及中空玻璃国家标准中的五项指标。

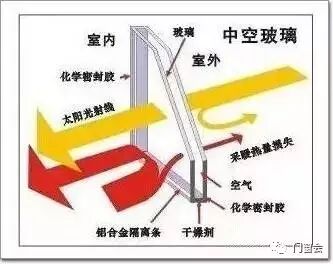

　　一、 分类

　　目前国内市场上有两种中空玻璃：

　　1. 槽铝式中空玻璃：此种中空玻璃80年代引入，相对成熟些，但是加工工艺较复杂。

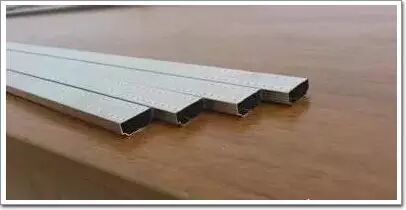

　　2. 铝条式中空玻璃：此种中空玻璃在国内起步较晚，但是制造工艺简单，因此应用范围广，推广很快。(现玻璃厂家生产的中空玻璃多为此种)

　　二、中空玻璃的国家标准中的五项指标

　　1.初始露点

　　2.密封试验

　　3.紫外线照射

　　4. 高温高湿

　　5. 气候循环试验

　　根据国家检测标准，如何安排我们的生产，才能达到中空玻璃的要求呢?由于两种中空玻璃在工艺流程上有很多相似之处，现就他们的共同的工艺流程进行简析。

　　1.玻璃切割下料

　　原片玻璃一般为无色浮法玻璃或其它彩色玻璃，遮阳玻璃、钢化玻璃、夹层玻璃，厚度一般为3-12MM，上述玻璃必须符合GB11614中一级品、优等品的规定，经检验合格后方可使用。玻璃切割可由手工或机器进行，但应保证合乎尺寸要求。此道工序工人在操作过程中，应随时注意玻璃表面不得有划伤，内质均匀，不得有气泡、夹渣等明显缺陷。

　　2. 玻璃清洗干燥

　　玻璃清洗一定要采用机器清洗法，因为人工清洗无法保证清洗质量。清洗前须检验玻璃无划伤，为保证密封胶与 玻璃的粘结性，最好使用去离子水。另外为保证水循环使用，节约水资源，可对水进行过滤，保证长期使用。清洗后的玻璃要通过光照检验，检验玻璃表面有无水珠、水渍及其它污渍，若有水珠、水渍及其它污渍，则需对机器运行速度、加热温度、风量、毛刷间隙进行调整，直到达到效果完好为止。洗完后的玻璃应在1小时之内组装成中空玻璃，另外要保证玻璃与玻璃之间不要磨擦划伤，最好有半成品玻璃储存小车，把玻璃片与片之间隔开。

　　3.铝条式中空玻璃的组装

　　(1) 对环境的要求：温度应在10-30度之间

　　(2) 相对湿度的要求：此种中空玻璃对相对湿度的要求稍低一些，正常情况即可。但应注意的是，干燥剂应选择正规厂家的合格产品，以保证干燥剂的有效使用。干燥剂开封后最好于二十四小时之内用完，因为聚硫胶的透气性较大，密封性差，因此要采用双道密封。用丁基胶作为第一道密封，起到阻隔气体的作用。用双组份胶作为第二道密封，主要作用是粘结作用，其次才是隔气作用。实践证明，单道密封的中空玻璃寿命只有5年左右，而双道密封的中空玻璃寿命可长达20年甚至40年以上，因此，发展双道密封中空玻璃是大势所趋。

　　4. 玻璃合片

　　铝条式中空玻璃，合片后铝框外边部和玻璃边部应有5-7MM的距离，用于涂第二道密封胶，双组份胶应均匀沿一侧涂布，以防止气泡，涂完后刮去玻璃表面残余。至此完成铝条式中空玻璃的加工。

　　5. 中空玻璃的放置

　　中空玻璃的放置正确与否也会对中空玻璃的最终质量产生影响，无论是在生产还是在运输或在工地存放首先堆垛架的设计要求要考虑到中空玻璃的特点，堆垛架要有一定的倾斜度。但底部平面与侧部应始终保持90度，从而保证中空玻璃的两片玻璃底边能垂直地置放在堆垛架上。另外还要注意，玻璃底部不要沾上油渍，石灰及其它容剂，因为它们对中空玻璃的第二道密封胶都会产生不同程度的侵蚀作用，从而影响中空玻璃的密封性能。

　　为了提高中空玻璃隔音隔热的效果，现在很多生产厂家对中空玻璃采取抽掉中空玻璃内的空气而注入惰性气体，这样的工艺使得中空玻璃的性能得到了进一步的提高。

　　伪劣中空玻璃几个最主要的做假方法：

　　1.用普通玻璃替代钢化玻璃

　　2.用普通双面胶条替代铝合金隔条

　　3.铝合金隔条中没有添加干燥剂

　　4.仅做单道密封而不做双道密封

　　5.用普通密封胶替代双分子胶
